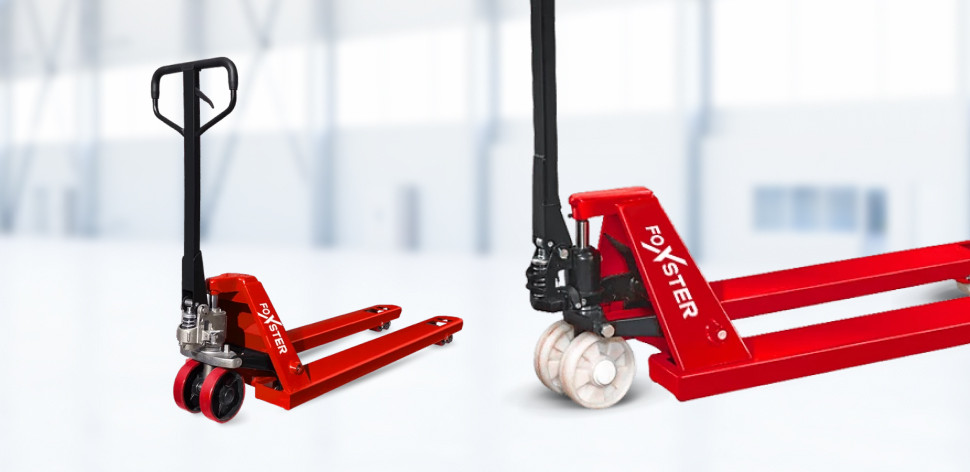

Принцип работы гидравлической тележки — рохли

Гидравлическая тележка, которую еще называют «рохлей» или роклой — незаменимый помощник на складе. Благодаря наличию гидравлического узла способна перевозить палетированные грузы массой до 5 тонн. Разберем принцип работы гидравлической тележки.

Конструкция включает следующие элементы:

Раму с вилами. Стандартная длина составляет 1150 мм. Тележки с такими вилами ориентированы на перевозку европоддонов (маркировка EUR) — одного из самых распространенных типов палет. Для поддонов нестандартных размеров разработаны тележки с укороченным и наоборот — удлиненным вилочным захватом.

Колеса и подвилочные ролики. Наиболее изнашиваемые элементы, так как при перевозке «принимают на себя» неровности и шероховатости опорной поверхности.

Ручку (рукоятку). В современных моделях эта деталь чаще всего прорезинена — для предотвращения скольжения.

Рычаг управления. Расположен в верхней части рукоятки. Существует 3 функциональных положения рычага: «подъема груза», «движение», «спуск».

Гидравлический узел. Ключевая часть любой рохли, минимизирующая физические усилия сотрудника при перемещении.



Как работает рохля гидравлическая

Принцип работы рохли — это принцип рычага. Первой движущей силой выступает рукоятка, второй — гидравлический домкрат.

Итак, как работает гидравлическая тележка. Оператор подводит вилы под палету с закрепленным на ней грузом. Затем 5-7 раз прокачивает ручку для подъема вил. Ручка воздействует на домкрат, осуществляющий поэтапный подъём поддона на высоту, достаточную для перевозки. Рычаг управления при этом поднят вверх.

Во время движения рычажок зафиксирован в нейтральном положении. Чтобы завершить работу, необходимо опустить его вниз и выкатить роклу из-под поддона.



Посмотреть видео «Как работает рохля» можно здесь.

Подробнее о работе гидроузла тележки

Гидроузел нагнетает избыточное давление для подъема и опускания вил. Остановимся на некоторых частях гидравлического узла тележки:

Базовый цилиндр. Место хранения гидравлического масла. Полностью заполнен, когда вилы тележки опущены.

Нагнетательный цилиндр. Транзитный резервуар, предназначенный для перекачки гидравлической жидкости из базового цилиндра в рабочий.

Рабочий цилиндр. Перетекающее сюда масло давит на основной шток.

Основной шток. Металлический стержень, выталкиваемый гидравлической жидкостью и передающий усилие на тяговый механизм и раму;

Нагнетательный плунжер. Находится в нижней части ручки, отвечает за перекачку жидкости между цилиндрами.



Различают рохли с неразборными и разборными гидроцилиндрами. Первые стоят дешевле, но их ремонт проблематичен. Разборные гидроцилиндры, в свою очередь, легко ремонтируются и обслуживаются, что на порядок увеличивает срок службы тележек с таким конструктивным исполнением.

Правила работы с гидравлической тележкой

Перед тем, как приступить к использованию гидравлической тележки, оператор обязательно проходит вводный инструктаж, где знакомится с требованием безопасности при выполнении работ.

Советы по правильному использованию рокл.

  • Равномерно распределяйте груз.
  • Не перемещайте на рохле тяжести, масса которых превышает показатели максимальной грузоподъемности приспособления. Запрещено использовать рохлю для транспортировки людей и животных.
  • Периодически проверяйте подшипники колес и роликов. Следите, чтобы туда не забивалась, пыль, уличная грязь, посторонние предметы.
  • По возможности, не используйте рохлю на неровном, шероховатом опорном покрытии.
