Гидравлический подъемный стол: что это такое, устройство, принцип работы

Гидравлический подъемный стол, или подъемная гидравлическая платформа, — это практичное и универсальное устройство, которое используется для подъема и опускания тяжелых грузов с минимальными усилиями. Такая техника активно используется в складских помещениях, на промышленных предприятиях, погрузочно-разгрузочных пунктах.

Способы применения подъемных столов:

подъем крупногабаритных грузов;
выравнивание грузов на уровень оборудования и транспортных средств;
погрузочно-разгрузочные работы;
использование в качестве рабочего места при сборке и комплектации товаров на производственной линии.

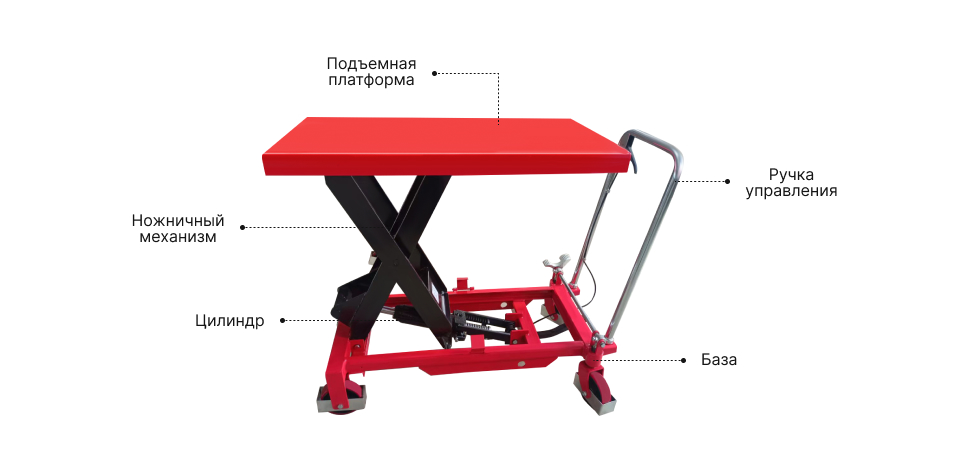

Как устроен гидравлический подъемный стол

Подъемная платформа для грузов

Основная поверхность стола. В зависимости от выбранной модели, может иметь различные габариты и форму (квадрат, прямоугольник, платформа с вырезом в центре).

База

Основание всей конструкции, нижняя часть стола, которая находится на полу или на дне приямка. На внутренних гранях базы находятся направляющие, по которым передвигаются рычаги ножничного механизма.

Ножничный механизм

Система рычагов, соединенных в форме «нюрнбергских ножниц». Именно благодаря такому механизму платформа перемещается вертикально. Ножницы могут быть одинарными, двойными и т. д.

Цилиндр

Объемный двигатель возвратно-поступательного движения, позволяющий ножничному механизму подниматься и опускаться. Чаще всего устанавливают поршневые гидроцилиндры одностороннего действия: внутри стола (на основании) или снаружи.

Насос и гидравлические клапаны

Устройства, которые подает гидравлическую жидкость в цилиндр.

Ручка управления (в гидравлических моделях).

Двигатель (в электрических моделях).

Пульт управления (в электрических моделях).

Принцип работы

Гидравлический подъемный стол использует давление жидкости, чтобы поднимать и опускать платформу с минимальными усилиями. Это делает его удобным и эффективным инструментом для работы с тяжелыми грузами.

Алгоритм работы ножничного гидравлического стола в фазе подъема груза:

Включается насос, который нагнетает жидкость — гидравлическое масло — в цилиндр.
Масло давит на поршень внутри цилиндра, и поршень выдвигается.
Поршень толкает ножничный механизм, который поднимает платформу с грузом.

На скорость подъема платформы напрямую влияет мощность гидравлического насоса и двигателя.

Когда нагнетание жидкости останавливается, масло удерживается в цилиндре с помощью простого обратного клапана, и гидростол остается в поднятом положении.

Спуск платформы:

Открывается спускной клапан и гидравлическое масло возвращается обратно в резервуар;
Давление в цилиндре падает, поршень втягивается и ножничный механизм опускает платформу вниз.

Гидравлические (механические) подъемные столы

В столах, не оснащенных электродвигателем, подъем и спуск платформы осуществляются благодаря физическим усилиям оператора — он задействует рычаг или ножную педаль на ручке управления. Такие столы более мобильны, так как оснащены колесным основанием. Помимо своего основного функционала, в сложенном виде гидравлические столы могут заменить платформенную тележку.

Электрические подъемные столы

Электрические подъемные столы используют электрический мотор для подъема и опускания платформы. Чаще под гидравлическим подъемным столом понимают модели, где нет электропривода. Однако оснащенные двигателем модели также могут называть гидравлическими, так как у них есть гидросистема. Управление подъемом осуществляется с помощью пульта управления. Электрические подъемные столы требуют подключения к электрической сети. Большинство электрических моделей являются стационарными.

Правила безопасности при работе с гидравлическими подъемными столами

Работа с гидравлическими подъемными столами требует соблюдения определенных правил безопасности, чтобы предотвратить несчастные случаи и травмы:

Оператор должен пройти обучение и знать, как правильно использовать подъемный стол.
Перед работой необходимо проверить ножничный стол на наличие повреждений, утечек гидравлической жидкости и других неисправностей. Для этого важно регулярно проводить плановое техническое обслуживание.
Запрещено превышать максимальную грузоподъемность стола. Необходимо равномерно распределять груз на платформе, чтобы избежать перекосов и его падения.
Необходимо тщательно следить за процессом подъема и опускания груза. Не рекомендуется оставлять подъемный стол в поднятом положении без присмотра.

Как выбрать

Существует огромный выбор производителей и моделей гидравлических подъемных столов. Выбрать оптимальный для ваших задач вариант можно, опираясь на следующие критерии:

форма и размеры платформы;
масса стола;
максимально допустимая грузоподъемность;
максимальная высота, на которую поднимается платформа;
высота в сложенном состоянии.

Отдельно стоит обратить внимание на тип конструкции подъемных столов:

с одними ножницами — максимально устойчивые;
с двумя и более ножничными механизмами — могут поднимать платформу на значительную высоту;
стационарные — нет возможности быстро передвигать оборудование с места на место;
передвижные — максимально мобильные и маневренные модели;
с наклоняемой платформой — позволяют изменять угол наклона для удобства разгрузки и погрузки.

Выбор конкретной модели зависит от требований и условий эксплуатации. Важно учитывать все вышеперечисленные факторы, чтобы обеспечить эффективную и безопасную работу с гидравлическим подъемным столом.

Гидравлический подъемный стол — это незаменимое устройство для подъема и опускания тяжелых грузов, применяемое в различных сферах, от складских помещений до производственных линий. Разнообразие моделей и конструкций позволяет выбрать оптимальный вариант под конкретные задачи. Правильный выбор и соблюдение правил эксплуатации обеспечат безопасность и эффективность работы с этим оборудованием.
