Лебедка — это механизм, который предназначен для перемещения, подтягивания и подъема грузов. Ее используют как самостоятельно, так и в качестве составной части более сложного грузоподъемного оборудования.
Область применения лебедок
Когда проводят монтажные, строительные, ремонтные и другие виды работ, используют различное оборудования для работы с тяжелыми грузами. Если необходимо перетащить и поднять груз, то на помощь приходят лебедки. Именно с их помощью поднимается лифт, вытягивается застрявший в грязи или снегу автомобиль, загружаются квадроциклы, мотоциклы и садовая техника на прицеп, спускается на воду лодка и т. д. Краны, работающие на стройках, также оснащаются лебедкой.
Устройство лебедки
Конструкция лебедки состоит из следующих деталей:
Принцип работы лебедки
Как пользоваться ручной лебедкой? Оператор крутит рукоятку или воздействует на рычаг. Тяговый элемент движется и тянет за собой груз, заставляя его перемещаться в горизонтальном или вертикальном направлении. Тяговый элемент наматывается на вращающийся барабан или протягивается через рычажные захваты, и груз, зацепленный за крюк на конце каната, перемещается.
Как работает полиспаст для лебедки
Вес груза, поднимаемого ручной лебедкой, может быть значительно увеличен с помощью системы полиспастов — комплекса из двух и более блоков, через которые проходит канат. Один из блоков закреплен на неподвижной опоре, а другой — на подвижном грузе. За счет многократного изменения направления каната и использования нескольких роликов достигается значительное увеличение тягового усилия. Таким образом, сила, прикладываемая к канату, распределяется между несколькими точками, что позволяет уменьшить необходимое усилие для подъема груза. Система полиспастов монтируется между лебедкой и грузом, обеспечивая плавное и контролируемое перемещение.
Виды лебедок
Лебедки классифицируются по нескольким параметрам.
По типу привода (источнику энергии) лебедки бывают ручные, электрические и гидравлические.
Конструкция определяет метод намотки троса и механическую организацию. По типу конструкции ручные лебедки бывают барабанные и рычажные.
По типу редуктора, который определяет характер передачи движения. Чаще всего в лебедках устанавливается червячный или цилиндрический редуктор.

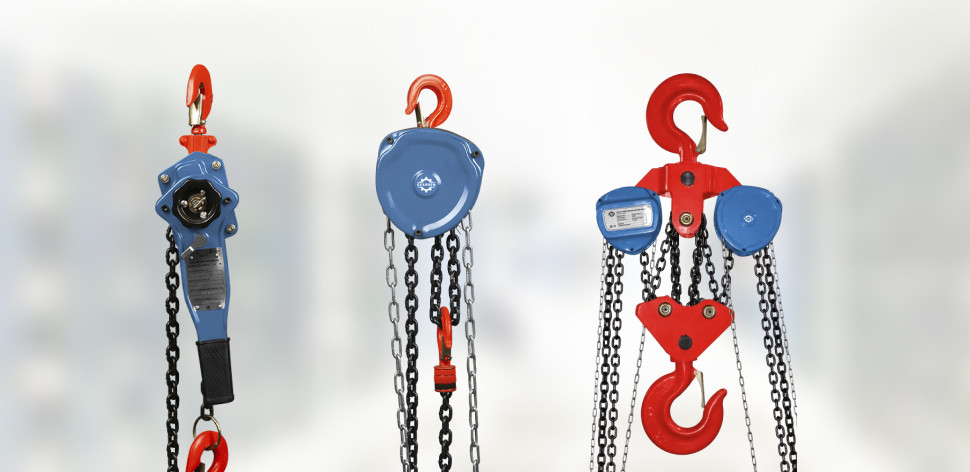

Часто ошибочно называют лебедкой таль. Происходит это из-за схожих функций — обе используются для грузоподъемных работ. Но лебедка, в отличие от тали, используется преимущественно не для вертикального, а для горизонтального перемещения (подтягивания) грузов. Также в лебедке используется трос, который наматывается на барабан, а в цепной тали — цепь и шестерни для подъема.
Ручные лебедки
Ручная лебедка — это механизм, приводимый в действие мускульной силой человека. Такие лебедки наиболее доступны, компактны и мобильны. Их грузоподъемность может достигать 5 тонн.
Принцип работы
Можно выделить два вида ручных лебедок: барабанные и рычажные.
Барабанная состоит из барабана; редуктора, которые передает вращение от привода к барабану; каната и прочной рамы. Такая лебедка должна быть закреплена на жестком основании. Как работает барабанная лебедка? Оператор крутит ручку, канат наматывается на барабан и тянет за собой груз, закрепленный на крюке.
Рычажная лебедка работает на основе храповика (зубчатого колеса с несимметричными зубьями с упором на одну сторону), соединенного с рычагом. Как работает рычажная лебедка? При воздействии оператора на рычаг канат начинает наматываться на барабан. Для использования такую лебедку не нужно закреплять.
Где используются
Ручные лебедки часто находят свое применение в небольших авторемонтных мастерских, на приусадебных участках, при малоэтажном строительстве, при проведении монтажных и ремонтных работ в гараже.
Преимущества ручных лебедок
Электрические лебедки
Когда на строительстве или при монтаже предстоит очень большой объем работы, а нагрузка достаточно высокая, лучше использовать электрическую лебедку. Это оборудование с большой грузоподъемностью, которая может достигать 10 тонн. Максимальная длина тягового элемента может достигать 450 м.
Принцип работы
Как работает электрическая лебедка? Ток поступает на электродвигатель, он начинает вращаться и передает крутящий момент на редуктор. Редуктор, состоящий из системы шестерен, увеличивает силу вращения и передает ее на барабан. Важной составляющей электрической лебедки является тормозная система, которая автоматически срабатывает при остановке двигателя. Она удерживает барабан в фиксированном положении, предотвращая падение или неконтролируемое движение груза.
Где используются
Электрические лебедки используются на крупных складах, СТО, железнодорожных вокзалах, в производственных цехах, морских портах, и т. д. Их применяют при добыче руды и других полезных ископаемых, при лесозаготовке.
Преимущества электрических лебедок
Гидравлические лебедки
Как работает гидравлическая лебедка? Она использует гидравлическую систему для привода барабана. Такие лебедки устойчивы к перегрузкам, они отличаются высокой мощностью и подходят для работы со сверхтяжелыми грузами массой до нескольких десятков тонн. Такие лебедки могут работать в агрессивных средах и при экстремальных высоких и низких температурах, что делает их незаменимыми для специфических задач.
Принцип работы
Гидравлические лебедки преобразуют мощность гидравлики в тяговую силу. Через открывающие клапаны поток гидравлического масла направляется на двигатель, который начинает тянуть закрепленный груз.
Где используются
Их используют для бестраншейной прокладки коммуникаций, для протяжки кабеля. Эти лебедки могут работать в экстремальных погодных условиях, на стройплощадках, где грязь, и пыль. Гидравлические лебедки присутствуют в конструкциях стреловых кранов, их используют как элементы бурового и землеройного оборудования, а также устанавливают на различную спецтехнику.
Преимущества гидравлических лебедок
Выбор лебедки
Каждая лебедка имеет свои характеристики, они должны соответствовать характеру выполняемых работ и условиям эксплуатации оборудования. При покупке лебедки нужно обратить внимание на следующие технические показатели:
Какую лебедку выбрать для автомобиля, лодки и прицепа
Выбор подходящей модели зависит от специфических потребностей. Рассмотрим, какие лебедки лучше всего подходят для автомобиля, лодки и прицепа. Грузоподъемность лебедки должна соответствовать весу техники с учетом возможного сопротивления (обычно в 1.5-2 раза больше массы лодки или авто). Канат лучше выбирать не стальной, а синтетический, так как он легче и безопаснее, а также он не подвержен коррозии. Лебедка для прицепа должна быть компактной и легко устанавливаемой, а для лодки — обязательно выполнена из материалов, устойчивых к коррозии.
Установка и эксплуатация лебедок
Эксплуатация лебедки требует регулярного технического обслуживания и проверки на наличие повреждений. Необходимо следить за состоянием троса, уровнем смазки и исправностью всех узлов. Перед каждым использованием рекомендуется проводить визуальный осмотр и проверку функциональности.
При работе с лебедкой важно соблюдать меры предосторожности: не превышать допустимую нагрузку, использовать защитные средства и следовать инструкциям производителя. Неправильная эксплуатация может привести к серьезным травмам работников или поломке оборудования.
Правила установки лебедки
Перед началом установки лебедки необходимо выбрать подходящее место, учитывая доступность для обслуживания. Основание должно быть прочным и устойчивым, чтобы выдерживать вес и тяговое усилие устройства. Важно убедиться, что крепежные элементы соответствуют техническим характеристикам лебедки.
Установка начинается с монтажа основания и крепежа. Как закрепить лебедку? Лебедка фиксируется на подготовленное место, после чего проверяется правильность установки. Затем подключаются все необходимые электрические или гидравлические системы, в зависимости от типа лебедки. После подключения следует провести пробный запуск, чтобы убедиться в корректной работе всех механизмов лебедки.
Как подключить электрическую лебедку
Для электрической лебедки требуется подведение питания. В случае автомобильной лебедки это может быть подключение к аккумулятору автомобиля. Используйте кабели соответствующего сечения, чтобы обеспечить надежное питание. Все электрические соединения должны быть выполнены качественно, с использованием специальных разъемов и изоляционных материалов.
Современные лебедки часто оснащены пультами, что обеспечивает удобство эксплуатации. Следует проверить работу пульта и его синхронизацию с лебедкой.
В каком документе указывается место установки лебедки
Место установки лебедки на промышленных объектах, способ ее крепления, а также требования к основанию, на котором она будет монтироваться, должны быть указаны в проектной документации, которая разрабатывается перед началом выполнения монтажных работ.
В случае установки лебедки на транспортном средстве, например, на автомобиле или лодке, место и способ монтажа указывается как в техническом паспорте транспортного средства, так и в инструкции по установке от производителя лебедки.
Безопасность использования: при каких дефектах не допускается работа лебедки
Лебедка не допускается к работе, если у нее при осмотре были выявлены следующие дефекты:
Дальнейшее использование лебедки возможно после устранения данных неисправностей.
Обслуживание и ремонт лебедок
Правильный уход за лебедкой продлевает ее срок службы и предотвращает возможные поломки. Проверка начинается с осмотра всех деталей. Важно исследовать канат на наличие повреждений и износа; проверить состояние барабана, тормозной системы и крепежных элементов; удостовериться в исправности электрических или гидравлических систем (в зависимости от типа лебедки).
Чистка лебедки от грязи и смазка подвижных частей — обязательные этапы обслуживания. Используйте только рекомендованные производителем смазочные материалы. Электрические соединения должны быть сухими и защищенными от коррозии, поэтому следует регулярно проверять и очищать контакты.
Периодичность осмотров и технического обслуживания
Частота проведения техобслуживания зависит от рекомендаций производителя. Результаты осмотров должны быть зафиксированы в журнале техобслуживания. В среднем, регулярный осмотр должен проводиться не реже одного раза в месяц. Более тщательное техническое обслуживание — каждые полгода. В условиях интенсивной эксплуатации или при использовании в агрессивных средах (пыль, влага, химические вещества) осмотры и обслуживание должны проводиться чаще.
Как разобрать лебедку и заменить неисправные детали
Разборка лебедки для замены деталей требует соблюдения определенных правил и наличия специальных инструментов. Перед началом работ необходимо отключить лебедку от источника питания и убедиться в отсутствии нагрузки на тросе. Снимите защитные кожухи и крышки, чтобы получить доступ к внутренним механизмам. Внимательно осмотрите детали на предмет износа и повреждений. Замена троса, тормозных колодок, подшипников и других компонентов должна проводиться согласно инструкциям производителя.
После замены деталей и сборки лебедки важно провести проверку всех узлов и механизмов. Выполните пробный запуск без нагрузки, чтобы убедиться в корректной работе устройства. Правильное обслуживание и ремонт лебедок обеспечивают их надежность и безопасность в эксплуатации.
