Сопротивление качению и промышленные колёса

Трение и сопротивление качению

Процесс трения (фрикционное взаимодействие) играет важную роль в промышленном мире и повседневной жизни. Сила трения оказывает сопротивление скольжению, вращению, качению, полёту объекта из-за его контакта с другим объектом. Она может быть полезной (к примеру, когда нужно задействовать тормоза, чтобы остановить автомобиль), или вредной (при попытке ехать с ногой на педали тормоза). Эта статья расскажет о важном аспекте промышленных колёс – о сопротивлении качению.

Сопротивление качению – притормаживающее действие, которое оказывает поверхность пола на шинку (контактный слой) катящегося колеса. Оно является мерой энергии, потерянной на определённом расстоянии.

Рассмотрим катящееся по плоской поверхности колесо. Его шинка деформируется, что вызывает некоторое сопротивление движению качения. Плоская поверхность также может деформироваться, особенно если она мягкая. Хорошие примеры сильно сопротивляющихся вращению поверхностей  – грязь или песок. Катить тележку по асфальту значительно легче, чем по песку.

Факторы, влияющие на рассеивание энергии катящегося промышленного колеса:

  •     трение контактирующих поверхностей;
  •     упругие свойства материалов;
  •     грубость поверхностей.

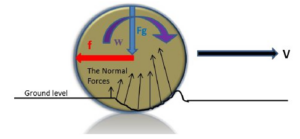

На рисунке 1: Деформация поверхностей происходит до степени, определённой их упругими свойствами.

Трение качения и трение скольжения

Коэффициент трения качения не следует путать с коэффициентом трения скольжения. Коэффициент трения скольжения выражает отношение силы трения между телами и силы, прижимающей тела друг к другу. Данный коэффициент зависит от типа используемых материалов. К примеру, сталь на льду имеет низкий коэффициент трения, а резина на асфальте имеет высокий коэффициент трения.

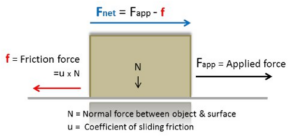

Рисунок 2 поясняет понятие трения скольжения. Представьте силу, которую нужно применить, чтобы протянуть тяжёлый ящик по полу. Статическое трение требует применения определённой силы, чтобы сдвинуть ящик с места. С началом движения, возникает динамическое трение, требующее постоянного приложения определенной силы для поддержания движения. В этом примере, человек, толкающий ящик, прикладывает силу Fapp, ящик весит N, а пол создает силу трения f, которая сопротивляется движению.

Причина, по которой мы используем колёса для перемещения материалов в том, что они позволяют тратить значительно меньше силы. Представьте, что приходится волочь холодильник или пианино! Более того, подумайте, насколько легче было бы передвинуть вышеупомянутый ящик, если бы применялись колёса.

Сила, требуемая для передвижения оборудования на колёсах, велика только при старте. Ее часто называют «первоначальной или «стартовой» силой. Как только получено нужное ускорение, для продолжения движения необходима гораздо меньшая сила, которую называют «перманентной» или «катящей». Как правило «стартовая» сила превышает ее в 2-2.5 раза.

Расчёт силы трения качения

Помочь узнать сопротивление качению промышленных колёс помогает коэффициент трения качения. Его значение для различных материалов получено эмпирическим путем и может варьироваться в зависимости от скорости вращения колеса, нагрузки на колесо, материала опорной поверхности.

В таблице ниже приведены коэффициенты трения качения наиболее распространенных материалов, из которых изготавливают промышленные колеса.  Неудивительно, что самый мягкий, легко деформирующийся материал (резина) обладает самым высоким коэффициентом трения качения, а самый твёрдый материал (кованая сталь) – самым низким.

Материал  шинки (контактного слоя колеса)

Материал пола

Коэффициент трения качения

(масса груза – 600 кг, скорость – 5 км/ч)

Кованая сталь

сталь

0.019

Чугун

сталь

0.021

Твёрдая резина

сталь

0.303

Полиуретан

сталь

0.03–0.057

Литой нейлон

сталь

0.027

Фенол

сталь

0.026

Формула для расчётов

F = f х F/R

  F = сила трения качения
  f = коэффициент трения качения

  W = сила давления на опору (вес)
  R = радиус колеса

Из формулы видно, что сила трения качения F пропорциональна силе давления на опору W и обратно пропорциональна радиусу R колеса. Таким образом, диаметр колес играет важную роль при транспортировке тяжёлых грузов.

Узнав силу трения качения каждого и умножив ее на число, можно узнать примерную силу сопротивления движению. Однако вышеприведенная формула неточна, потому что не учитывает другие факторы, влияющие на лёгкость качения (к примеру, силу адгезии).

Как выбрать промышленные колёса для лёгкого передвижения?

Чтобы снизить сопротивление качению, необходимо выбирать колёса большого диаметра и из материалов с низким коэффициентом трения.
Выбор подшипников не столь критичен для лёгкости хода тележки, как диаметр и материал шинки. Понятно, что подшипники качения предпочтительнее подшипников скольжения. Также стоит учитывать, что шариковые и роликовые подшипники лучше выдерживают нагрузки, меньше изнашиваются и дольше служат.

Главные факторы, влияющие на сопротивление качению:

  •     масса;
  •     диаметр колес;
  •     материал и мягкость шинки;
  •     материал и качество поверхности пола;
  •     условия на полу (грубость поверхности, чистота, наклон и т.д.).

Факторы, которые обычно игнорируют:

  •     тип подшипников;
  •     рисунок протектора;
  •     эффект скольжения или адгезии;
  •     температура окружающей среды;
  •     уклоны поверхности.

    Общие рекомендации:

  1. Покупайте колесо промышленное, основываясь на грузоподъёмности и состоянии полов.
  2. Дополнительно принимайте во внимание: диапазон температур, ударопрочность, устойчивость к влаге, стойкость к свету и химикатам, возможность восстановления.
  3. Выбирайте максимально большой из возможных диаметров.
  4. Остановите выбор на шинке с минимальным сопротивлением качению.
  5. Подсчитайте силу сопротивления качению, принимая во внимание величину «стартовой» силы.
  6. Учитывайте фактор безопасности.

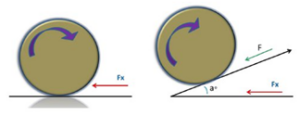

  7. Помните про уклоны поверхности. Сопротивление качению возрастает на подъёмах и снижается на спусках. F = Fx/cosa.
  8. Для буксировки самоходным транспортом лучше выбирать промышленные колёса с шариковыми подшипниками в оси. Только они обеспечат большой пробег, выдержат высокие скорости и нагрузки.

Легкой вам работы!
